نحوه نصب چشمی (سنسور حرکتی) دزدگیر، مهمترین گام برای تبدیل یک سیستم امنیتی معمولی به یک لایه حفاظتی مطمئن در برابر نفوذ است. این سنسور دزدگیر ها با تحلیل دقیق تغییرات مادون قرمز در محیط، هرگونه حرکت غیرمجاز را تشخیص داده و بلافاصله سیگنال هشدار را به پنل مرکزی مخابره میکنند؛ بنابراین، اگر چشمی در مکان اشتباه نصب شود یا سیم کشی آن از استانداردهای لازم برخوردار نباشد، سیستم نه تنها امنیت را تأمین نمیکند، بلکه با آلارمهای کاذب (False Alarm)، عملاً کارایی خود را از دست میدهد.
در این مقاله آموزشی، کارشناسان فنی دزدگیر مستر تمامی مراحل عملی نصب چشمی، از انتخاب بهترین زوایه دید تا سیمکشی اصولی سوکتها و تنظیمات دقیق جامپرها را برای شما تشریح کردهاند. با رعایت این نکات فنی، میتوانید فرآیند نصب سنسورها را بهصورت اصولی و با بالاترین ضریب دقت انجام دهید. در ادامه با ما همراه باشید تا تمام ریزهکاریهای این نصبِ استاندارد را گام به گام مرور کنیم.
برای اینکه عملیات نصب را با بالاترین کیفیت و بدون معطلی انجام دهید، پیشنهاد میکنیم قبل از شروع، ابزارهای زیر را آماده کنید:
نکته حرفه ای: در پروژههای بزرگتر، داشتن یک چسب برق باکیفیت برای عایقبندی انتهای کابلها و یا بست کمربندی برای نظمدهی به سیمهای اضافه در پشت چشمی، تفاوت یک نصب آماتور با یک نصب حرفهای را مشخص میکند.
برای خرید دزدگیر اماکن با بهترین قیمت و کیفیت از دزدگیر مستر همین حالا کلیک کنید.

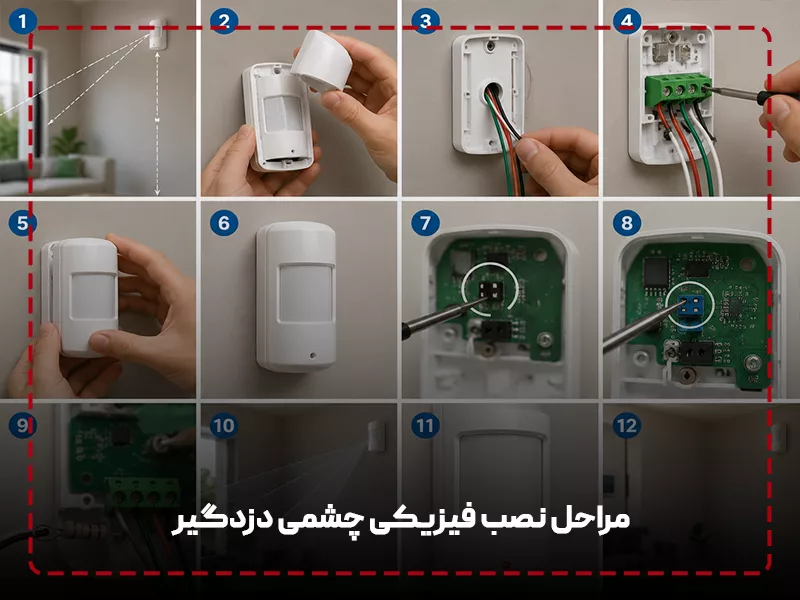

برای اینکه سنسور چشمی دزدگیر شما بهترین عملکرد را داشته باشد و دچار خطاهای متوالی یا آلارم کاذب نشود، رعایت ترتیب و دقت در مراحل زیر الزامی است:
| مرحله نصب | اقدام کلیدی | نکته فنی/حرفهای برای دزدگیر مستر |
|---|---|---|
| محل نصب | تعیین ارتفاع و زوایه دید | در ارتفاع ۲ تا ۲.۵ متر؛ دور از باد کولر و تابش آفتاب |
| باز کردن قاب | آزاد کردن ضامن/پیچ | عدم فشار به لنز و مدار الکترونیکی حساس |
| آمادهسازی | عبور سیم از پشت چشمی | استفاده از کابل ۴ رشته با رنگبندی استاندارد |
| سیمکشی | اتصال به ترمینالهای برد | قرمز و مشکی (AUX)؛ NC و COM (زون)؛ TAMPER (زون ۲۴ ساعته) |
| فیکس کردن | بستن قاب و تنظیم پایه | اطمینان از عدم لرزش پایه برای جلوگیری از خطای دید |
سنسور را در ارتفاع ۲ تا ۲.۵ متری از سطح زمین نصب کنید. محل نصب باید جایی باشد که چشمی بیشترین تسلط را بر ورودیهای اصلی (دربها یا پنجرهها) داشته باشد. از نصب سنسور در مسیر مستقیم دریچههای کولر، تابش مستقیم نور خورشید یا نزدیک به منابع گرمایشی (مانند بخاری یا رادیاتور) خودداری کنید، چرا که تغییرات ناگهانی دما باعث ایجاد آلارم کاذب میشود. همچنین، پایه چشمی را طوری تنظیم کنید که لنز سنسور کمی به سمت پایین متمایل باشد تا «نقطه کور» زیر چشمی را به حداقل برساند.
با استفاده از یک پیچگوشتی دوسو کوچک، ضامن یا پیچ پایین چشمی را باز کرده و قاب رویی را با ملایمت جدا کنید. مراقب باشید در حین باز کردن، به مدار الکترونیکی یا لنز حساس چشمی فشار وارد نکنید. اکثر مدلها دارای یک پیچ کوچک در پایین هستند؛ آن را کاملاً باز نکنید، فقط تا حدی که ضامن آزاد شود کافی است.
سیمها را از پشت پایه و سوراخ تعبیه شده در بدنه چشمی عبور دهید. سعی کنید طول اضافهی سیم را پشت سنسور جمع کنید تا فضای کافی برای اتصال سیمها به ترمینال وجود داشته باشد. پیشنهاد میکنیم از رنگبندی استاندارد استفاده کنید؛ مثلاً قرمز و مشکی برای برق (12V) و دو رنگ دیگر برای زون (NC و COM). این کار عیبیابی در آینده را برای شما بسیار سادهتر میکند.
در این مرحله، سیمها را بر اساس نقشه فنی پنل به ترمینالهای چشمی متصل کنید:
پس از اطمینان از اتصال صحیح سیمها و اطمینان از عدم شل بودن آنها، برد را در جای خود فیکس کنید و قاب چشمی را ببندید. مطمئن شوید که سنسور روی پایه خود کاملاً فیکس شده و لرزش ندارد. هرگونه لرزش در پایه یا قاب میتواند باعث جابجایی لنز و عملکرد نادرست سنسور در درازمدت شود.
بعد از اینکه چشمی به صورت فیزیکی نصب و سیمکشی شد، نوبت به تنظیمات نرمافزاری و بررسی سلامت سیگنالها میرسد. این مرحله تضمین میکند که سیستم شما در عین حساس بودن، دچار خطاهای غیرضروری نشود.
اکثر چشمیهای دزدگیر دارای یک جامپر برای تعیین تعداد پالس حرکتی هستند. اگر جامپر را روی حالت ۱ بگذارید، کوچکترین حرکت باعث تحریک میشود (حساسیت بالا). برای محیطهایی که احتمال حرکت حشرات یا لرزشهای جزئی وجود دارد، بهتر است جامپر را روی حالت ۲ یا ۳ قرار دهید. با این کار، چشمی فقط زمانی فرمان آلارم میدهد که حرکت تداوم داشته باشد.
اگر پنل دزدگیر شما از نوع حرفهای است، ممکن است برای هر زون نیاز به استفاده از مقاومت (معمولاً ۲.۲ کیلو اهم) داشته باشید. نصب این مقاومت در ترمینالهای چشمی، از بروز آلارمهای کاذب ناشی از نویز یا طول زیاد سیمکشی جلوگیری میکند. اگر پنل شما از نوع رایج بازار (ساده) است، این مرحله معمولاً حذف میشود، اما برای پروژههای امنیتی سطح بالا، رعایت آن الزامی است.
بعد از اتصال سیمها به پنل و روشن کردن سیستم، باید عملکرد سنسور را چک کنید. روش تست: به آرامی در زوایای مختلفِ دیدِ چشمی حرکت کنید. اگر LED روی چشمی با تشخیص حرکت شما روشن شد، یعنی چشمی بهدرستی تنظیم شده و سیگنال را به پنل ارسال میکند.
نکته: گر چراغ LED چشمی روشن میشود اما پنل واکنشی نشان نمیدهد، احتمالاً مشکل از «تنظیمات زون» در پنل مرکزی یا جابجایی رشتهسیمهای NC و COM است. اتصالات را دوباره چک کنید.
نصب چشمی دزدگیر تنها اتصال چند رشته سیم نیست؛ رعایت اصول ایمنی و فنی در این مرحله، عمر مفید سنسور و پایداری سیستم امنیتی شما را تضمین میکند. کارشناسان فنی دزدگیر مستر برای یک نصب استاندارد، رعایت موارد زیر را اکیداً توصیه میکنند:
نکته: در صورت اجبار به عبور از کنار مسیرهای برقی، حتماً از کابلهای شیلددار استفاده کنید تا تداخلات الکترومغناطیسی خنثی شود.
سخن پایانی
نصب چشمی دزدگیر، ترکیبی از دقت در انتخاب محل و ظرافت در سیمکشی است. اگر مراحل فوق را با حوصله دنبال کرده باشید، سیستم امنیتی شما اکنون به یک محافظ دقیق و قابلاعتماد تبدیل شده است. فراموش نکنید که هدف اصلی، ایجاد امنیت پایدار است؛ بنابراین اگر در هر مرحلهای از نصب به تردید برخوردید، از مشاوره با کارشناسان فنی بهره بگیرید. تیم پشتیبانی دزدگیر مستر همواره آماده است تا با راهنماییهای تخصصی، خیال شما را از بابت امنیت محیط مسکونی یا تجاریتان آسوده کند. برای مشاهده انواع سنسورها و تجهیزات جانبی استاندارد، میتوانید به بخش محصولات سایت دزدگیر مستر مراجعه کنید.
سوالات متداول
در اینجا به پرسشهایی که مشتریان دزدگیر مستر معمولاً هنگام نصب با آن مواجه میشوند، پاسخ دادهایم:
بله، اما توصیه میکنیم برای هر چشمی یک کابل مجزا از پنل تا سنسور بکشید تا در صورت بروز خرابی، عیبیابی سیستم سادهتر باشد. اتصال موازی چندین چشمی به یک زون، تشخیص دقیق سنسورِ تحریک شده را برای پنل دشوار میکند.
این مشکل معمولاً به دلیل تغییرات دمایی یا تابش نور شدید در ساعاتی خاص است. بررسی کنید که آیا در شب، نور چراغ خودروها یا انعکاس نور از شیشه به سمت لنز سنسور میتابد یا خیر.
بله، چشمیهای سقفی (۳۶۰ درجه) برای محیطهای بزرگ بسیار عالی هستند، اما در چشمیهای دیواری معمولی، حتماً باید سنسور را روی دیوار نصب کنید تا با زاویه دید افقی، بیشترین پوشش را داشته باشد.
چشمیهای معمولی برای حیوانات خانگی مناسب نیستند و باعث آلارم کاذب میشوند. حتماً از سنسورهای «وزنی» (Pet Immune) استفاده کنید که نسبت به وزنهای کم (معمولاً زیر ۲۰ کیلوگرم) واکنشی نشان نمیدهند.
